防水普利卡软管

LZ、LA、LC型规格从12#-101#,内径从11.4毫米至100.2毫米。它是由电工纸,冷轧钢带(fe)及镀锌钢带(fezn)或铜带(cu)、铝带(al)绕制而成。
LV-5在LZ-4外层包PVC塑料,规格从12#-101#。
LV-5Z在LZ-4外层包PVC阻然塑料,12#-101#。
  • LV-5

  • 京生

  • E1

状态:
数量:

产品描述

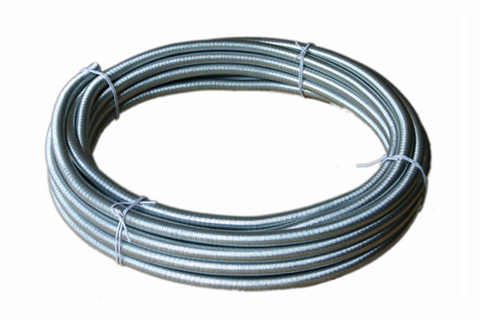

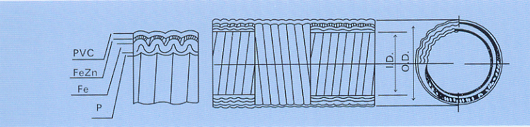

LZ-4基本型普利卡软管由镀锌钢带(Fe,Zn),钢带(Fe)及电工纸(P)构成的双层金属制成的可挠性电线、电缆保护软管。

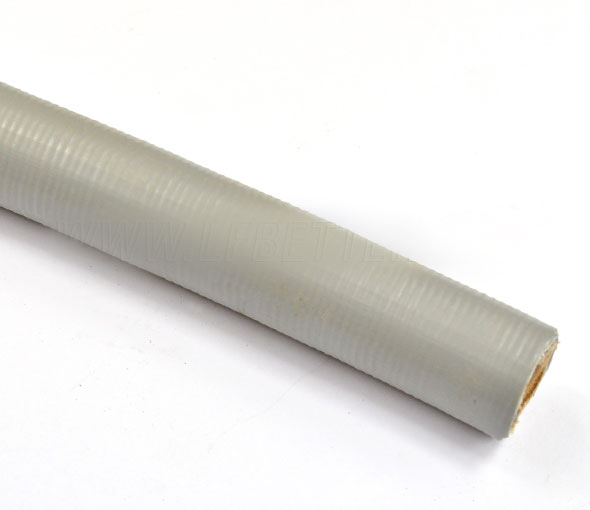

V-5在LZ-4外层包PVC塑料,规格从12#-101#。LV-5Z在LZ-4外层包PVC阻然塑料,12#-101#。

基本型普利卡软管主要用于室内外所有有低压电气配线方面,室内装修,混凝土埋设,电气设备等,除特殊场合外可与钢制电线管同样施工。

30658aca-f409-4ee3-a1c7-54dc65dff0fd

2012101617330222

LZ-4基本型普利卡管规型号格表

规格
PART No
内径尺寸
I.D
mm
外径尺寸
O.D
mm

外径尺寸公差
OD
Tolerance
mm

每卷长Length/rollm
m
钢管对应规格
Relevant Condult
mm
电线管对应规格
relevant conduit
eiectric wire
mm
LZ-4 12# 11.4 16.1 ±0.2 50 8 1/4m 13 1/2m
LZ-4 15# 14.1 19.0
±0.2 50 10 3/8m 16 5/8m
LZ-4 17# 16.6 21.5
±0.2 50 15 1/2m 19 3/4m
LZ-4 24# 23.8 28.8
±0.2 25 20 3/4m 25 1m
LZ-4 30# 29.3 34.9
±0.2 25 25 1m 32 11/4m
LZ-4 38# 37.1 42.9
±0.4 25 32 11/4m 38 11/2m
LZ-4 50# 49.1 54.9
±0.4 25 40 11/2m 51 2m
LZ-4 63# 62.6 69.1
±0.6 10 50 2m 64 21/2m
LZ-4 76# 76.0 82.9
±0.6 10 65 21/2m 76 3m
LZ-4 83# 81.0 88.1
±0.8 10 80 3m

LZ-4 101# 100.2 107.3
±0.8 5 100 4m



20180725152724562456

LV-5防水型普利卡管型号规格表

规格
PART No
内径尺寸
I.D
mm
外径尺寸
O.D
mm

外径尺寸公差
OD
Tolerance
mm

乙烯层厚度
O.D
Thickness ofPVC(min)mm

每卷长
Length/rollm
m
钢管对应规格
Relevant Condult
mm
电线管对应规格
relevant conduit
eiectric wire
mm
LV-5 12# 11.4 17.7 ±0.2 0.6 50 8 1/4m 13 1/2m
LV-5 15# 14.1 20.6 ±0.2 0.6 50 10 3/8m 16 5/8m
LV-5 17# 16.6 23.1 ±0.2 0.6 5025 15 1/2m 19 3/4m
LV-5 24# 23.8 30.4 ±0.2 0.6 25 20 3/4m 25 1m
LV-5 30# 29.3 36.5 ±0.2 0.6 25 25 1m 32 1 1/4m
LV-5 38# 37.1 44.9 ±0.4 0.6 25 32 1 1/4m 38 1 1/2m
LV-5 50# 49.1 56.9 ±0.4 0.6 25 40 1 1/2m 51 2m
LV-5 63# 62.6 71.5 ±0.6 0.6 10 50 2m 64 2 1/2m
LV-5 76# 76.0 85.3 ±0.6 0.6 10 65 2 1/2m 76 3m
LV-5 83# 81.0 90.9 ±0.8 0.6 10 80 3m

LV-5 101# 100.2 110.1 ±0.8 0.6 5 100 4m
