执行标准：符合JG/T3053-1 998《可挠金属电线保护套管》，
GB/T20041．1-2005/IEC61 386-1：1 996《电气安装用导管系统第一部分：通用要求》标准的要求。
技术规范：CECS87：96《可挠金属电线保护管配线工程技术规范》。
设计规范：JGJl16-2008《民用建筑电气设计规范》的要求。

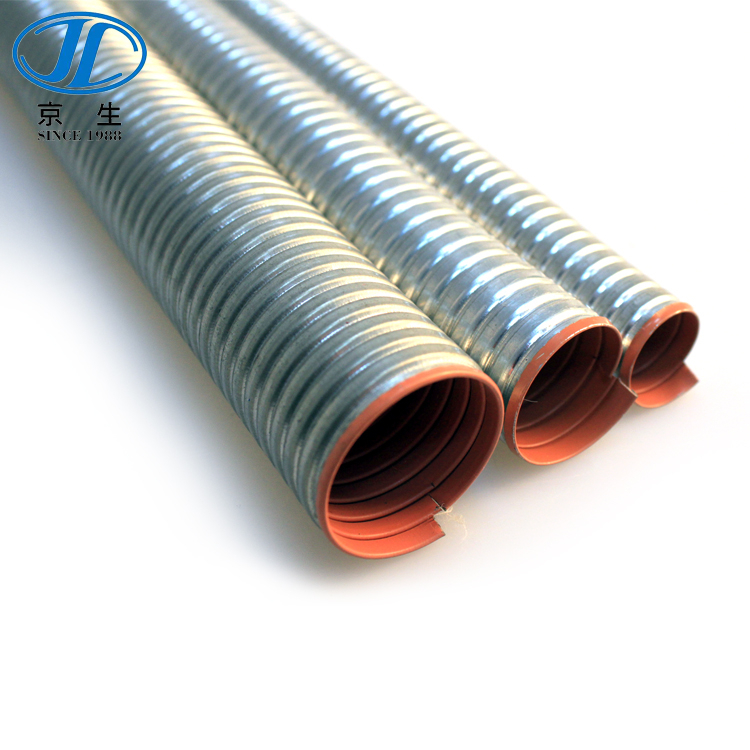

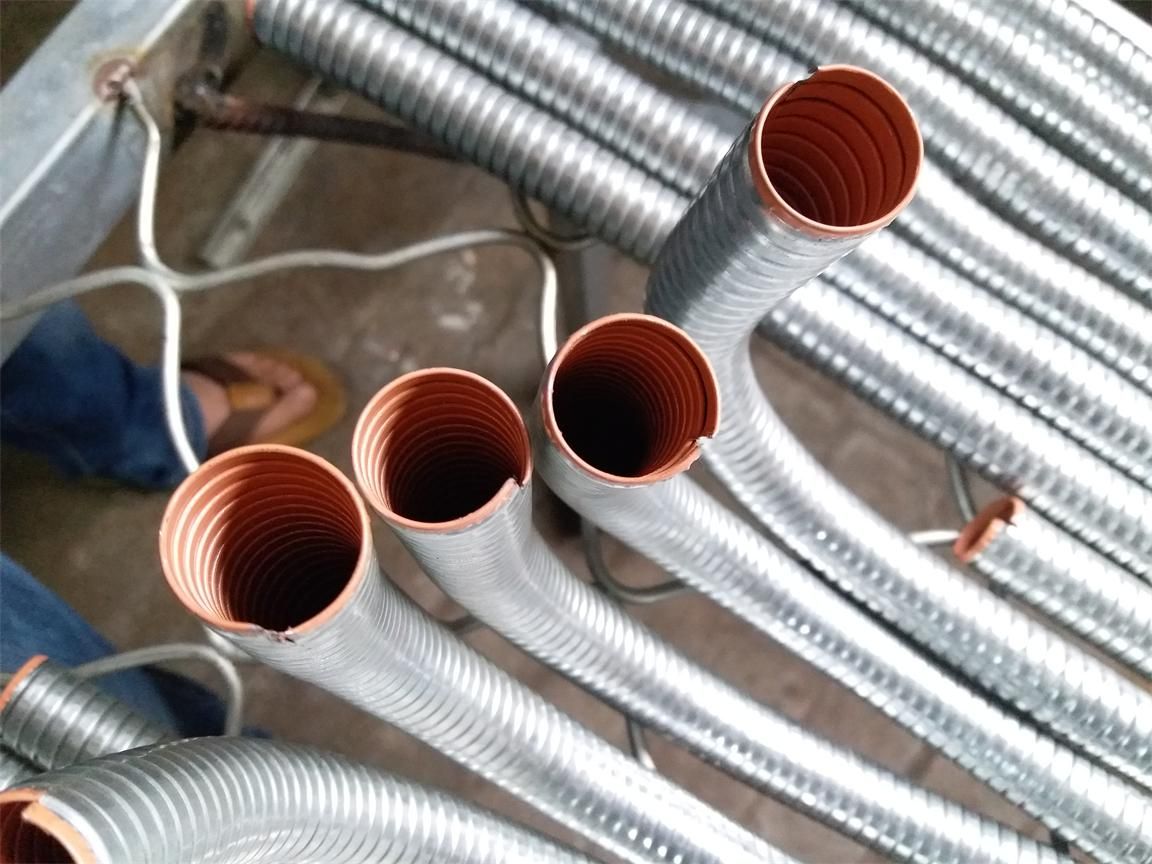

产品结构：KV防水型可挠(金属)电气导管，用特殊方法在KZ基本型可挠(金属)电气
导管表面，包覆一层具有良好柔韧性，软质聚氯乙烯(PVC)。
性能特点：除具有KZ基本型特点外，还有优异的防水性、耐腐蚀性、耐化学性等特点。
适用范围：室内、外潮湿场所(明、暗敷均可)；有水蒸汽的场所，有酸或碱等腐蚀的场所；墙体；混凝土地面；楼板垫层；现浇钢筋混凝土楼板内；直埋地下；电气设备安装；低压电气配管工程等。
使用优势：1、可挠性好、施工简单方便。 2、双重防腐，使用寿命长。3、内层绝缘，安全可靠。 4、抗震性好，屏蔽作用好。
5、材料利用率可达1 00%。 6、防水防紫外线，抗老化，进一步增强防腐性能。
解释说明：1、使用基本型附件配管。 2、阻燃防腐绝缘层无毒、无害、环保等。
| 型号 | 内径
(d)mm
| 外径
(D)mm | 外径公差
mm | 每卷长
m | 每卷重量
kg | 对应钢管公称口径 | 对应电线管公称尺寸 |
| mm | " | mm | " |
| 15# | 16.0 | 20.6 | ±0.2 | 50 | 25.5 | 15 | 1/2" | 16 | 5/8" |
| 17# | 18.3 | 23.1 | ±0.2 | 50 | 30.6 | 20 | 3/4" | 19 | 3/4" |
| 24# | 24.8 | 30.4 | ±0.2 | 25 | 21.3 | 25 | 1" | 25 | 1" |
| 30# | 30.9 | 36.5 | ±0.2 | 25 | 28.8 | 32 | 1 1/4 " | 32 | 1 1/4" |
| 38# | 38.9 | 44.9 | ±0.4 | 25 | 30.7 | 40 | 1 1/2 " | 38 | 1 1/2 " |
| 50# | 50.5 | 56.9 | ±0.4 | 25 | 37.5 | 50 | 2" | 51 | 2" |
| 63# | 64.6 | 71.5 | ±0.6 | 10 | 20.4 | 65 | 2 1/2 " | 64 | 2 1/2 " |
| 76# | 77.9 | 85.3 | ±0.6 | 10 | 29.5 | (65) | (2 1/2)" | 76 | 3" |
| 83# | 82.6 | 90.9 | ±0.8 | 10 | 41.2 | 80 | 3" |
|
|
| 101# | 101.1 | 110.1 | ±0.8 | 10 | 27.8 | 100 | 4" |
|
|
| 130# | 126.4 | 136.7 | ±0.8 | 10 | 30.8 | 125 | 5" |
|
|
